一、用电安全概述
近年来，我国电气火灾多发，造成重大人员伤亡和财产损失。从应急管理部消防救援局获悉:2018年全国共接报火灾23.7万起，亡1407人，伤798人，已统计直接财产损失36.75亿元，同2017年相比，起数下降15.8%，亡人上升0.9%，伤人下降9.6%，损失上升1.8%;其中，发生较大火灾67起，较上年增加2起，重大火灾4起，较上年减少1起，特别重大火灾1起，较上年增加1起。

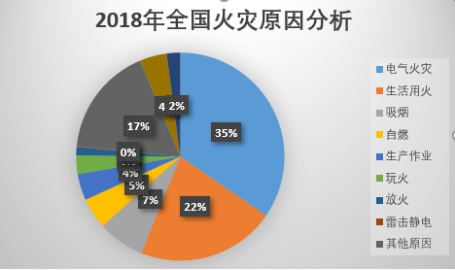

据消防救援局数据统计表明电气火灾仍占较大比重。因违反电气安装使用规定引发的火灾占总数的34.6%，生活用火不慎引发的占21.5%，吸烟发的占7.3%，自燃引发的占4.8%，生产作业不慎引发的占4.1%，玩火引发的占2.9%，放火引发的占1.3%，雷击静电引发的占0.1%，其他原因引发的占17.1%，原因不明确的占4.2%，仍在调查的占2.1%;而67起较大火灾中，37起为电气引起，占比为55.2%;在4起重大火灾中，3起为电气引起。
电气火灾猛于虎
二、银行用电情况概述
2.1银行办公环境现状概述
随着科技创新力度加大，信息技术已成为银行提升核-心竞争力的重要手段。
近些年，银行营业场所采用的智能电子设备数量剧增，由于老旧网点在电路系统设计，运营使用环节都存在一定的安全隐-患，电能损耗凸显。在此趋势下，利用智能化手段，实现对前端强电系统进行预警监测、隐患控制和集中管理，防患于未然，其重要性不言而喻。
银行在系统设计、实施过程中、乃至运营使用上都存在安全用电方面的隐患，主要表现在以下几个方面：
1）管理粗放，随意增加负载，用电不规范
2）线路私拉乱扯，线型不符合要求
3）运维管理不规范，设备管理难度大
4）闪电、地震、鼠患、线路雨淋水浸等外部强干扰
5）非营业时间，非在用线路未断开供电
6）弱电安防电源不规范
7）断电报警不及时，未能及时报警
8）电能损耗无人管理，浪费严重，存在极大安全隐患
办公楼是银行管理中枢，所有的信息都要在这里进行汇总、整理、协调、下发等。随着科技的发展对电力、环境的要求越来越高，对于用电的安全、控制、分级管理、节能等都有更高的管理需求，就银行目前的管理手段很难快速、高效、清晰的将这些问题一一解决。
2.2银行营业网点现状概述
营业网点是银行服务客户的基础，随着电子信息化的应用及纵深推进，营业网点的用电设备越来越多，对电力、环境的要求也越来越高，基层科技人员少、运维辖区大、往往难以及时掌握网点电力运行状况，隐含的风险一旦突发，轻则影响业务，带来负面影响，重则引发事故，被监管部门追究责任。
办公室与网点日常运维和管理中存在的问题包括:
8小时、12小时、24小时用电的运维管理；
线路老化、过压欠压、漏电、过载等电气参数的监测。
自助行网点环境温湿度的监测与控制。
网点非办公用电的节能及智能运行管理等。
其中以电力安全运维及非办公用电的节能为重中之重。
现阶段网点用电管理的难点主要有：
一是传统的用电管理功能单一且有一定局限性，只是用机械空开将照明、插座、空调等线路分开，线路老化程度无据可循，下班后办公室带电设备没有监管，值班人员排查困难。一旦出现线路老化起火，过载过流、漏电等情况，后果不堪设想。
二是分设点较多，只能人为的开启或是关闭开关电源。例如自动取款机房间内的空调，在无人时仍是开着的；网点非办公区用电管理也是空白；浪费电量是其中一方面，也是造成用电安全隐患的诱因。
三、用户需求分析
3.1目前管理工作中存在的难题
3.1.1网点数量多，位置分散
XXX银行（以下简称XXX行）共有 XX个营业网点及XX个自助银行，网点数量多、距离远、设备型号多、科技人员少、运维压力大，一旦出现电力故障不能及时处理，将会影响到业务的正常开展，甚至停业，对正常业务带来不良影响。
3.1.2、离行式ATM、自助银行存在空调管理维护盲区
离行式ATM、自助银行因无人值守、空间密闭，在空调设备的管理与维护上存在着盲区。一旦空调出现问题，环境温湿度会急剧变化，空调运行过程中也极易出现漏水情况，这些问题的产生可能会带来设备故障造成业务中断，给用户造成不可估量的损失。
3.1.3、日常管理维护方式落后
在电路和空调的日常管理中，主要靠人工现场巡检和维护为主，对电力环境的监控、温湿度、漏水及烟雾的监控，受工作条件影响也不易做到，无法及时发现故障隐患。出了问题或事故才能事后弥补，监控管理方式陈旧、管理维护成本高、空调的能源消耗高浪费大，这样一来，管理工作就无法落到实处，也无法从管理中出效益。
四、银行网点智慧用电系统解决方案
根据银行网点世纪用电情况的分析，我们的智慧用电系统主要的监测目标为：
1：网点空调用电监测；
2：网点插座用电监测；
3：网点照明用电监测；
4：网点24小时用电设备监测；
5：夜景照明（定时开关）用电监测；

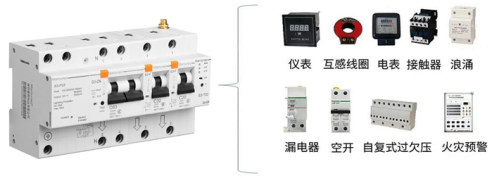

Ø根据网点的实际配电图，本方案使用智能空开的方案
智能空开方案对原有配电箱进行改造，用智能空开替换原有传统空开方式，该方案除了具备原有空开的漏保、短路保护、雷击保护等功能外，还可以监测与处理漏电、短路、过流、过载、打火、过压、欠压、雷击浪涌、过温等电气故障，并实时将报警与负载信息通过互联网提供到系统平台可实现远程开关控制，施工简单方便快捷，施工难度小，对办公环境影响较小，简洁美观。整体方案最大限度地提升用电安全，同时支持串口Modbus、无线（WIFI、485、ZigBee）等接口，可以与多种采集设备进行通信，实现对外围设备的信息采集和管理。采集的数据通过以太网传输到服务器，数据传输可靠稳定。
该方案采用的智能空开具有：
短路保护：短路后0.04秒断路；
漏电保护：漏电流30mA，0.1秒断路；
电流、功率限定：电流、功率等参数断电保护阈值设置；
雷击浪涌分段能力：6KA 高等级灭弧器；
过压、欠压保护
浪涌雷击保护
断路保护：可设置特定线路的断路保护器，在特定时间内不受任何控制信号控制；
外部控制：通讯模块可输入开关量信号，开关量控制信号可在一定权限下控制特定回路或特定回路组的断路保护器。主要用于布防系统等第三方根据 布防情况控制电路通断。在外部控制中，断路保护器主要起到电路开关的作用；
异常报警：电流、功率等参数异常时发送报警信息；
手动、自动一体
Ø对新网点建设和老网点大面积改造时，本方案也使用智能配电箱的方案
智能配电箱-UPS配电箱 智能配电箱-市电配电箱
该方案可根据网点的电气线路设计要求，对进线电路进行科学的电源分配、控制和管理；可以对网点用电信息进行监控，也可以监测与处理各回路的漏电、短路、过流、过载、打火、过压、欠压、雷击浪涌、过温等电气故障；并将报警信息在本地显示屏和远端平台同时播报，方便故障的及时查看和处理；该方案参考金融系统用电存在的多样性、时段性和不确定因素，在交流监控模块部分加入了分时分区管理功能，更好的贴近银行网点的实际用电需求。
UPS配电箱
²具备双电源切换装置，确保重要负荷连续、可靠运行。
²具备强电防雷装置，保证用电设备的安全。
²具备UPS维修旁路，保证UPS检修时不断电。
²普通微型断路器4P 4个。
²普通微型断路器2P 2个（其中一个带挂锁）。
²智能微型断路器2P 1个。
²智能微型断路器1P 9个。
²尺寸：宽600mm *高800mm *深250mm
²可根据客户实际需求进行定制。
市电配电箱
² 具备强电防雷装置，保证用电设备的安全。
² 普通塑壳断路器4P 1个。
² 普通微型断路器4P 2个。
² 智能微型断路器3P 1个。
² 智能微型断路器2P 15个。
² 智能微型断路器1P 5个。
² 尺寸：宽800mm *高1000mm *深250mm
² 可根据客户实际需求进行定制。
4.1安全用电监控模块
实时监测、执行标准数字化，更精确，避免延误，避免误动作；
短路：0.04 秒断电；
漏电: 15mA 预警，22mA 断电，断电时间 5 毫秒；
过流过载：1~8 秒断电；
欠压： 190V/320V 报警，
过压：250V/430V 报警, 263V/456V 1 秒断电；
过温： 70 度 5 秒报警，过温 90 度 1 秒断电；
电弧：线路 5 秒内连续通断 10 次打火断电；
4.2节能监控模块
汇多物联智慧用电监控平台通过对客户需求及设计规范的深入理解，在满足使用要求的前提下，利用互联互通的设备采集更多数据，并通过基于云端的大数据分析能力，帮助银行在后期运维管理、合理配置用电设备运行策略和运行参数方面提供可靠依据，切实提高管理区域的节能降耗水平。
汇多物联智慧用电监控平台，可对所辖区内各网点、各支路用电进行电量预设，达到电量预设值的90%进行预警，达到电量的预设值进行报警，超过电量预设值的20%可进行远程断电处理，切实做到可监、可控、可依，为银行节能管理提供有效的手段。
汇多物联智慧用电监控平台可把各网点、各支路用电形成大数据记录，并可生成各种形式的图表，便于进行历史同期的用电比较，为管理者决策提供有效的数据支撑。
4.3综合监控模块
汇多物联智慧用电监控平台可提供各类标准化协议和硬件接口支持，从管理层面到执行层面，有针对性地帮助不同员工调整管理策略和设备运行策略，达到“安全可靠、高效节能、可持续性管理”的共同目标。
五、平台软件功能

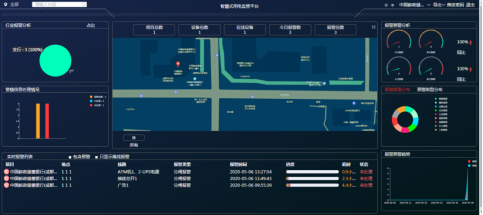

5.1实时数据
n 线路整体运行状况，异常线路数量及其异常原因等。
n 线路详细运行状况，包括供电模式、电压、电流、功率、温度、报警信息等。

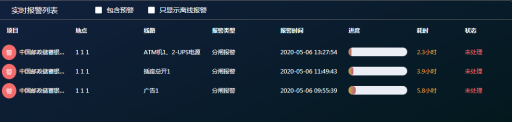

n 线路报警功能，报警信息实时显示。
n 线路异常信息短信、邮件通知。
5.2历史数据
n 线路运行情况历史记录。
n 直观显示一段时间内线路整体运行情况，为运维人员合理设置保护阈值提供参考。
5.3 统计报表
l 统计报表导出。
5.4 外设管理
l 线路供电方式选择。
l 线路远程控制。
l 线路保护阈值设置，包括电压、电流、功率、温度等参数的保护阈值。
l 线路保护时间设置，保护时间段内禁止任何操作。
5.5 用户管理
l 按分行、支行、ATM分级管理。
l 用户注册。
l 用户权限管理。
六、节能管控系统
网点的设备间处于密闭状态，设备运行产生大量热量，又是高温天气居多，温度较外界平均要高5度左右，因此空调的运行工作尤其重要。自助银行的设备间属无人值守场合，空调的管理更为薄弱，要完全依靠人工巡检、人工操作和记录，24小时不间断运行造成电耗巨大且空调故障率很高。
从上表可以看出，全年的时间4－9月共6个月白天几乎都需要空调制冷运行，昼夜温差达到21-34摄氏度，晚上低温时间完全可以关闭空调。夏季的高温伴随着季节性的高湿，设备在高温高湿环境下工作，极易造成设备故障和降低设备使用寿命。空调在制冷的同时有时还需要除湿，这些操作靠人工巡检几乎无法完成。
在高温季节的6个月，每台空调平均每天至少可停机10小时，冬季每天至少可以停14个小时。以每台空调每小时最低用电1度，每度1元计算，每台空调至少节约用电：
10台空调：34800元
100台空调：348000元
1000台空调：3480000元
为了保障网点机房设备运行环境，降低运营成本，节能系统可有效提高管理水平，降低人员劳动强度，大幅减少空调耗电和延长空调使用寿命，达到节能降耗的目的。
6.1．实现功能
1）对网点每条支路的电量实时监测；
2）对空调实现支路控制,电气监测,定时切断电路,可远程控制通断；
3）可每天预设支路的电量,超支可自动切断电源,节约电能；
6.2．实现目标
1）有效地解决了由于电力异常、季节变换、温湿度环境变化造成的空调管理难度，提高了管理水平；
2）有效避免空调长时间运行，降低空调故障，最大限度节约用电；
3）对网点的环境状况、空调运行情况实时监控，为关键业务设备运行环境提供安全保障；
4）可预设每条支路的电量，用完可自行切断，节约电能；
5）可生成各网点，甚至各支路的电量报表，帮助总行统计分析，节约成本；
6.3.智能用电管控系统银行应用分析
本解决方案，拟对XXX银行办公楼及网点电力和节能管理提出智能管控方案，通过技术手段消除隐患，防范风险。通过建设监控系统来实现办公楼及网点电力集中监控、空调集中监控、集中维护、集中管理、故障预警等，保证网点供电稳定、可靠，确保网点信息化设备正常工作，提升管理效率和水平。
功能实现主要为：电力集中管理，空开运行状态监控、节能管控等，具体包括以下几点。
市电异常报警实时监控。对异常情况提供短信或语音报，当市电中断或电压超出设计的安全范围时，提供报警功能。
空开运行参数监控。实时监控办公楼及网点各线路输入输出电压、电流、频率、空开内部温度、负载百分比、故障、旁路输出等。
降低运营成本，节能降耗；
远程技术支持。为用户提供365*24小时的远程系统监控和协助服务，服务人员可以第一时间获得解决系统问题；
七、客户服务
我公司将“为客户服务，时刻满足客户需求”作为企业的首要点，力求通过完美的服务来实践企业承诺。公司由软、硬件以及系统工作人员组成的技术支持与售后服务小组，为每一个客户提供全程的售后服务与技术支持。提供免费电话支持400-0311-565，电话解决不了，本地两小时现场解决，外地24 小时内解决。
为使本项目涉及的各终端用户、监管部门全面系统的了解汇多物联智慧用电监控平台项目的应用情况，公司除了向用户提供详细的使用说明书外，还将负责组织对相关用户的全面高质量培训，确保系统达到应有的效果。
公司将提供有针对性的培训，使他们能够熟练掌握所提供的终端设备的操作以及软件系统的操作。另外，我们随时准备为客户提供技术支持和最新技术信息。
为了使培训达到最佳效果，使用户获得尽可能多的知识和经验，我们将采用多种途径对用户进行培训：
课堂讲课：由专业技术人员，在电教室对用户进行培训，培训包括软件的安装、调试、操作等。通过用户使用手册和现场演示教学共同实现。
现场指导：对配电箱系统，需要客户单位管理人员具体操作的部分，公司提供技术人员现场手把手教学。
交流：对客户反馈的问题我们提供交流平台，进行相互交流，对工作中的不足、系统平台存在的问题，我们及时更新改进。
为保证项目的顺利实施，强化相关人员对系统平台的认知，以上培训内容，将在项目验收完成后七日内，系统运行满一月时以及系统正常运行达半年后各组织一次，共计三次。此后按客户需求时间组织针对性内容的培训。
